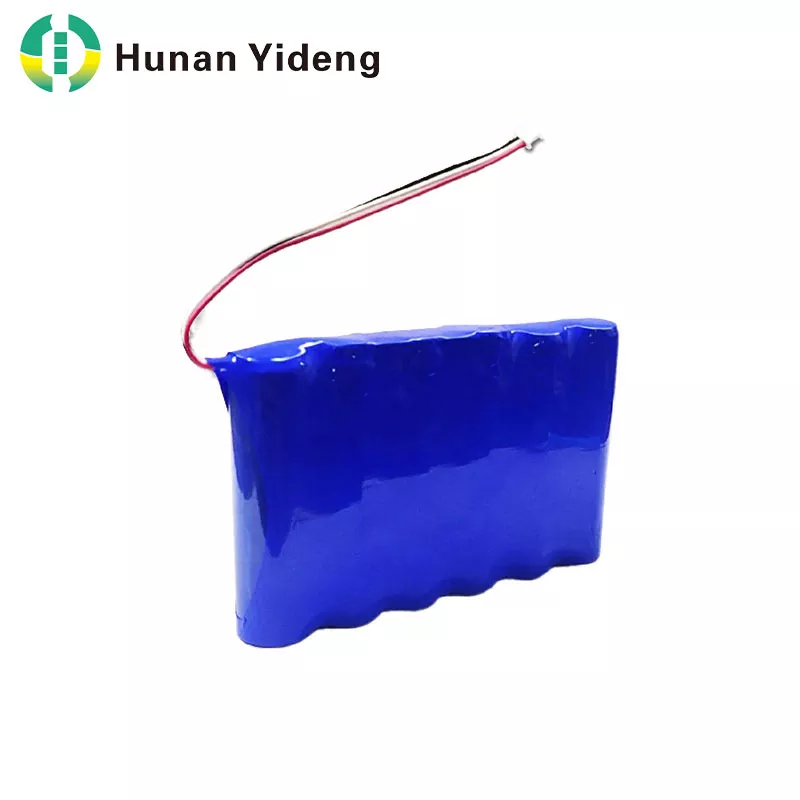

Yidengnagbibigay ng11.1V 4000mAh 18650 3S2P Long Life Rechargeable Li-ion Battery Packpara sa portable electronics, pang-industriya na kagamitan, monitoring system, at customized na power application na nangangailangan ng stable na boltahe, praktikal na kapasidad, at rechargeable na performance.
Pinagsasama ng isang 11.1V 4000mAh lithium-ion na baterya pack ang tatlong magkakaugnay na serye na grupo ng 18650 na mga cell, na may dalawang mga cell na konektado nang magkatulad sa loob ng bawat pangkat. Ang 3S2P configuration na ito ay nagbibigay ng nominal na boltahe na 11.1V, isang rated na kapasidad na 4000mAh, at humigit-kumulang 44.4Wh ng nominal na enerhiya. Ang rechargeable na disenyo nito ay ginagawa itong praktikal na opsyon para sa mga portable na kagamitan, backup power system, pang-industriya na monitoring device, at iba pang elektronikong produkto. Ang pag-unawa sa mga de-koryenteng detalye nito, mga kinakailangan sa proteksyon, kundisyon ng pag-charge, at pagiging tugma ng application ay nakakatulong sa mga tagagawa ng kagamitan na pumili ng naaangkop na solusyon sa baterya. Sinusuportahan din ni Yideng ang customized na pag-develop ng battery pack upang matugunan ang iba't ibang mga kinakailangan sa pagsasama.
Ang isang 11.1V 4000mAh na rechargeable na lithium-ion na baterya pack ay isang power source na idinisenyo para sa mga elektronikong kagamitan na nangangailangan ng mas mataas na boltahe sa pagpapatakbo kaysa sa maibibigay ng isang lithium-ion cell. Gumagamit ito ng cylindrical 18650-format na mga cell na nakaayos sa isang partikular na electrical configuration upang makamit ang kinakailangang boltahe at kapasidad.
Ang mga numero sa pangalan ng produkto ay naglalarawan sa mga pangunahing katangian nito:
Ang configuration na ito ay naglalaman ng anim na cell sa kabuuan. Ang mga serye na koneksyon ay nagpapataas ng boltahe, habang ang mga parallel na koneksyon ay nagdaragdag sa magagamit na kapasidad. Kapag maayos na ininhinyero, ang resultang battery pack ay maaaring mag-alok ng kapaki-pakinabang na balanse ng boltahe, runtime, at flexibility ng packaging.
Para sa mga developer ng kagamitan, ang mahalagang pagsasaalang-alang ay hindi lamang ang nominal na boltahe ng baterya. Ang pagiging tugma ay nakasalalay din sa kasalukuyang pangangailangan, mga kinakailangan sa pagsingil, magagamit na espasyo sa pag-install, temperatura ng pagpapatakbo, at circuitry ng proteksyon.
Bago pumili ng baterya para sa isang komersyal na produkto o sistemang pang-industriya, dapat suriin ng mga mamimili ang mga na-rate na katangiang elektrikal nito at kumpirmahin na ang kumpletong pakete ay nakakatugon sa mga kinakailangan ng aplikasyon.
| Parameter | Pagtutukoy | Praktikal na Kahalagahan |
|---|---|---|
| Modelo ng Baterya | 18650-3S2P | Tinutukoy ang format at pagsasaayos ng cell |
| Baterya Chemistry | Lithium-ion | Sinusuportahan ang mga rechargeable na power application |
| Nominal na Boltahe | 11.1V | Tumutulong na matukoy ang electrical compatibility |
| Nominal na Kapasidad | 4000mAh / 4Ah | Ipinapahiwatig ang na-rate na kapasidad ng pagsingil |
| Nominal na Enerhiya | 44.4Wh | Nagbibigay ng batayan para sa pagtatantya ng runtime |
| Configuration ng Cell | 3S2P | Anim na mga cell ang nakaayos sa tatlong serye na grupo |
| Maximum Charging Current | 1C, napapailalim sa detalye ng produkto | Tinutukoy ang pinahihintulutang itaas na rate ng pagsingil |
| Temperatura sa Pag-charge | 0°C hanggang 50°C | Tinutukoy ang tinukoy na kapaligiran sa pag-charge |
| Temperatura sa Pagdiskarga | -20°C hanggang 60°C | Tinutukoy ang tinukoy na kapaligiran sa paglabas |
| Ikot ng Buhay | Tingnan ang nakasaad na kondisyon ng pagsubok ng tagagawa | Sinusuportahan ang buhay ng serbisyo at pagpaplano ng pagpapalit |
Mahalaga:Ang mga halaga sa itaas ay batay sa impormasyon ng produkto na inilathala ni Yideng. Dapat kumpirmahin ang mga limitasyon sa pag-charge, mga limitasyon sa paglabas, at temperatura laban sa pinakabagong datasheet para sa eksaktong configuration ng baterya. Ang pinakamataas na kasalukuyang rating ay hindi dapat ituring bilang isang inirerekomendang patuloy na kasalukuyang pagpapatakbo nang walang pag-verify.
Ang nominal na enerhiya ay maaaring matantya sa pamamagitan ng pagpaparami ng nominal na boltahe sa na-rate na kapasidad:
11.1V × 4Ah = 44.4Wh
Ang halagang ito ay tumutulong sa mga inhinyero na matantya ang dami ng enerhiya na magagamit para sa isang aplikasyon. Halimbawa, ang isang device na gumuhit ng average na 10W ay theoretically gumana nang humigit-kumulang 4.44 na oras sa nominal na rating ng enerhiya. Ang aktwal na runtime ay karaniwang magiging mas mababa o kung hindi man ay iba dahil sa mga pagkawala ng conversion, mga limitasyon sa paglabas, temperatura, pagtanda ng baterya, at mga pagbabago sa pangangailangan ng kuryente.
Ang 3S2P arrangement ay kapaki-pakinabang kapag ang isang device ay nangangailangan ng nominal na boltahe na humigit-kumulang 11.1V at isang kapasidad na 4000mAh. Pinagsasama nito ang mga de-koryenteng bentahe ng serye at parallel na koneksyon sa isang compact na pagpupulong ng baterya.
Sa isang three-series arrangement, ang mga nominal na boltahe ng tatlong grupo ng cell ay nagsasama-sama. Gamit ang conventional 3.7V nominal lithium-ion cells, ang resultang nominal pack voltage ay 11.1V. Ito ay angkop para sa mga electronic system na idinisenyo sa paligid ng hanay ng boltahe na ito, sa kondisyon na ang kanilang buong mga kinakailangan sa operating-boltahe ay natutugunan.
Ang bawat pangkat ng serye ay naglalaman ng dalawang parallel-connected na mga cell. Sa naaangkop na katugmang mga cell, pinapataas ng mga parallel na koneksyon ang magagamit na kapasidad kumpara sa isang cell. Ang naka-assemble na pack ay maaaring magbigay ng 4000mAh habang pinapanatili ang nilalayong nominal na boltahe.
Hindi tulad ng mga disposable na baterya, ang mga rechargeable lithium-ion pack ay maaaring magamit muli sa pamamagitan ng maraming cycle ng pag-charge. Ang kanilang praktikal na buhay ng serbisyo ay nakasalalay sa mga gawi sa pag-charge, lalim ng paglabas, temperatura, kasalukuyang pangangailangan, mga kondisyon ng imbakan, at kalidad ng sistema ng pamamahala ng cell at baterya.
Maaaring idisenyo ang isang battery pack na may iba't ibang haba ng cable, connectors, protective housing, at installation arrangement. Ang mga opsyong ito ay tumutulong sa mga taga-disenyo ng produkto na iakma ang pinagmumulan ng kuryente sa pisikal at elektrikal na mga kinakailangan ng kanilang kagamitan.
Ang 11.1V 4000mAh na configuration ng baterya ay maaaring suportahan ang isang malawak na hanay ng mga application kapag ang boltahe, discharge current, mga sukat, at mga rating ng kapaligiran ay tumutugma sa disenyo ng kagamitan.
Ang pagiging angkop sa aplikasyon ay dapat na maitatag sa pamamagitan ng elektrikal at mekanikal na pagsusuri. Ang mga device na may mataas na startup currents, motor, radio transmitter, o heating elements ay maaaring mangailangan ng baterya na may ibang discharge rating o karagdagang thermal consideration.
Para sa mga developer ng produkto na naghahambing ng mga arkitektura ng baterya, ang mga solusyon sa baterya ng lithium ni Yideng ay nagbibigay ng panimulang punto para sa pagsusuri ng mga opsyon sa rechargeable na baterya at mga kinakailangan sa pagpapasadya.
Ang pagpili ng baterya batay lamang sa boltahe at kapasidad nito ay maaaring humantong sa mga problema sa pagsasama. Dapat suriin ng mga mamimili ang kumpletong profile ng pagpapatakbo ng kagamitan bago kumpirmahin ang isang pagbili.
Suriin ang nominal na boltahe ng device at pinapayagang saklaw ng input. Ang nominal na boltahe ng baterya ay hindi ang boltahe nito sa bawat yugto ng pag-charge o pagdiskarga. Dapat tiisin ng kagamitan ang buong tinukoy na hanay ng boltahe ng pack.
Tantyahin ang average na konsumo ng kuryente at ang kinakailangang oras ng pagpapatakbo. Bilang paunang pagkalkula, hatiin ang nominal na enerhiya ng baterya sa average na lakas ng device. Mag-apply ng angkop na allowance para sa pagkawala ng conversion, kapasidad ng reserba, epekto sa temperatura, at pagtanda ng baterya.
Ikumpara ang normal na operating current at startup current ng equipment sa mga naaprubahang limitasyon sa paglabas ng battery pack. Kumpirmahin na ang mga cell, wiring, connectors, protection board, at enclosure ay kayang hawakan ang kinakailangang load.
Kumpirmahin ang maximum na pinahihintulutang sukat at timbang ng baterya. Ang uri ng connector, polarity, haba ng cable, mga mounting point, at disenyo ng enclosure ay dapat ding suriin bago ang mass production.
Suriin ang inaasahang bilang ng mga siklo ng pagsingil at paglabas sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Isaalang-alang ang ambient temperature, dalas ng pag-charge, tagal ng storage, vibration, at ang mga kahihinatnan ng hindi inaasahang pagkaputol ng kuryente.
Para sa mga procurement team, maaaring gawing simple ng sumusunod na checklist ang mga talakayan ng supplier:
Ang mga tamang gawi sa pag-charge at paghawak ay mahalaga para sa pagpapanatili ng pagganap ng baterya ng lithium-ion. Bagama't maaaring mabawasan ng circuit protection ng baterya ang mga partikular na panganib sa kuryente, hindi nito inaalis ang pangangailangan para sa angkop na disenyo ng system at maingat na operasyon.
Pumili ng charger na idinisenyo para sa eksaktong chemistry ng baterya, configuration ng serye, at limitasyon sa boltahe ng pag-charge. Karaniwang gumagamit ng 12.6V charging limit ang isang conventional three-series lithium-ion pack kapag ang mga cell nito ay may 4.2V maximum charge voltage. Kumpirmahin ang halagang ito sa naaprubahang datasheet ng baterya bago gamitin.
Sundin ang tinukoy na hanay ng temperatura sa pag-charge at pagdiskarga ng tagagawa. Iwasang mag-charge ng baterya sa labas ng pinapahintulutang saklaw nito, ilagay ito malapit sa mga pinagmumulan ng init, o iwan itong nakalantad sa direktang sikat ng araw sa isang nakapaloob na kapaligiran.
Ang isang angkop na sistema ng pamamahala ng baterya o circuit ng proteksyon ay maaaring magbigay ng mga function tulad ng proteksyon sa sobrang singil, proteksyon sa labis na paglabas, proteksyon sa overcurrent, at proteksyon ng short-circuit. Ang pagbabalanse ng cell at pagsubaybay sa temperatura ay dapat isaalang-alang ayon sa disenyo at aplikasyon.
Dapat ding suriin ng mga manufacturer ng baterya at mga designer ng kagamitan ang naaangkop na transportasyon, kaligtasan ng produkto, at mga kinakailangan sa pagtatapos ng paggamit bago ipadala o i-deploy ang isang produktong pinapagana ng baterya.
Maaaring hindi magkasya ang mga karaniwang battery pack sa bawat disenyo ng kagamitan. Ang pag-customize ng OEM ay nagbibigay-daan sa mga tagagawa na ihanay ang mga de-koryenteng katangian at pisikal na istraktura ng baterya sa mga kinakailangan sa pag-install ng produkto.
Inilalarawan ng impormasyon ng produkto ni Yideng ang customized na pag-develop ng battery pack para sa mga customer na nangangailangan ng mga solusyon sa kuryente na tukoy sa application. Depende sa pagsusuri ng proyekto at engineering, maaaring saklawin ng mga talakayan sa pagpapasadya ang:
Ang mga hakbang na ito ay nakakatulong sa mga koponan sa pagbili na magsuri ng higit pa sa paunang presyo ng yunit. Ang mga pare-parehong detalye, naaangkop na proteksyon, nasusubaybayang mga resulta ng pagsubok, at isang malinaw na proseso ng pag-customize ay maaaring mabawasan ang mga isyu sa pagsasama sa panahon ng produksyon.
Bago maglagay ng maramihang order, hilingin ang kasalukuyang datasheet at kumpirmahin kung aling mga pagsusuri sa kalidad, mga dokumentong pangkaligtasan, at mga tala sa pagpapadala ang available para sa partikular na modelo. Ang mga sertipikasyon at mga ulat ng pagsubok ay dapat na ma-verify laban sa eksaktong produkto at nilalayon na merkado sa halip na ipagpalagay na mula sa chemistry ng baterya lamang.
Ang ibig sabihin ng 3S2P ay tatlong grupo ng cell ay konektado sa serye, na may dalawang mga cell na konektado sa parallel sa bawat grupo. Gumagamit ang configuration ng anim na cell sa kabuuan. Ang mga koneksyon sa serye ay nagdaragdag ng boltahe, habang ang mga parallel na koneksyon ay nagdaragdag ng kapasidad.
Ang nominal na enerhiya nito ay humigit-kumulang 44.4Wh, na kinakalkula sa pamamagitan ng pagpaparami ng 11.1V sa 4Ah. Ang aktwal na magagamit na enerhiya ay nakasalalay sa mga kondisyon ng paglabas, kahusayan ng system, kundisyon ng baterya, at ang pinahihintulutang pag-cutoff ng discharge.
Hindi. Dapat tumugma ang charger sa chemistry ng baterya, configuration ng serye, limitasyon sa charging-voltage, at kasalukuyang mga kinakailangan. Para sa isang kumbensyonal na tatlong-series na lithium-ion pack na may 4.2V maximum-charge na mga cell, ang karaniwang limitasyon sa pagsingil ay 12.6V. I-verify ang eksaktong detalye bago magkonekta ng charger.
Ang oras ng pagpapatakbo ay nakasalalay sa average na paggamit ng kuryente ng device. Ang paunang pagtatantya ay 44.4Wh na hinati sa konsumo ng kuryente ng device sa watts. Halimbawa, ang 10W na load ay nagbibigay ng teoretikal na pagtatantya ng 4.44 na oras bago ang accounting para sa mga pagkalugi at iba pang mga operating factor.
Hindi. Lahat ng mga rechargeable lithium-ion na baterya ay unti-unting nawawalan ng kapasidad sa pamamagitan ng paggamit at pagtanda. Ang buhay ng serbisyo ay nakasalalay sa temperatura, mga kondisyon ng pag-charge, lalim ng paglabas, kasalukuyang pangangailangan, imbakan, at pagkakagawa ng baterya. Tanungin ang supplier para sa cycle-life test na kondisyon at ang nakasaad na end-of-life capacity na pamantayan.
Inilalarawan ni Yideng ang mga serbisyo sa pagpapasadya ng OEM at ODM para sa mga pack ng baterya, kabilang ang pagpili ng connector, haba ng cable, configuration ng baterya, at disenyo ng pabahay. Kumpirmahin ang mga available na opsyon, sample na proseso, at teknikal na pagiging posible sa kumpanya bago mag-order.
Kumpirmahin ang mga de-koryenteng detalye, mga dimensyon, mga kinakailangan sa pag-discharge, mga function ng proteksyon, compatibility sa pag-charge, mga resulta ng sample na pagsubok, oras ng lead ng produksyon, at naaangkop na dokumentasyon sa pagpapadala. Humiling ng mga teknikal na dokumentong partikular sa modelo bago aprubahan ang panghuling detalye ng produksyon.
Ang isang 11.1V 4000mAh 18650 3S2P na rechargeable na lithium-ion na baterya pack ay nag-aalok ng isang nominal na rating ng enerhiya na 44.4Wh at isang praktikal na pagsasaayos para sa tugmang portable at pang-industriya na elektronikong kagamitan. Ang kaangkupan nito ay nakasalalay sa pagtutugma ng boltahe, kapasidad, kasalukuyang demand, kundisyon ng pagsingil, mga dimensyon, at mga kinakailangan sa proteksyon sa nilalayong aplikasyon.
Para sa mga negosyong bumubuo ng mga produktong pinapagana ng baterya, ang isang mapagkakatiwalaang proseso ng pagkuha ay dapat magsama ng teknikal na pagsusuri, pagpapatunay ng sample, pagsusuri sa kaligtasan, at malinaw na mga detalye ng produksyon. Nagbibigay ang Yideng ng panimulang punto para sa pagtuklas ng mga standard at customized na solusyon sa lithium battery pack. Kung nagpaplano ka ng bagong produkto o kailangan ng battery pack na iniayon sa iyong kagamitan, suriin ang mga detalye ng produkto atmakipag-ugnayan sa aminpara talakayin ang iyong boltahe, kapasidad, connector, housing, at mga kinakailangan sa order. Matutulungan ka ni Yideng na suriin ang naaangkop na configuration ng baterya para sa iyong proyekto.
